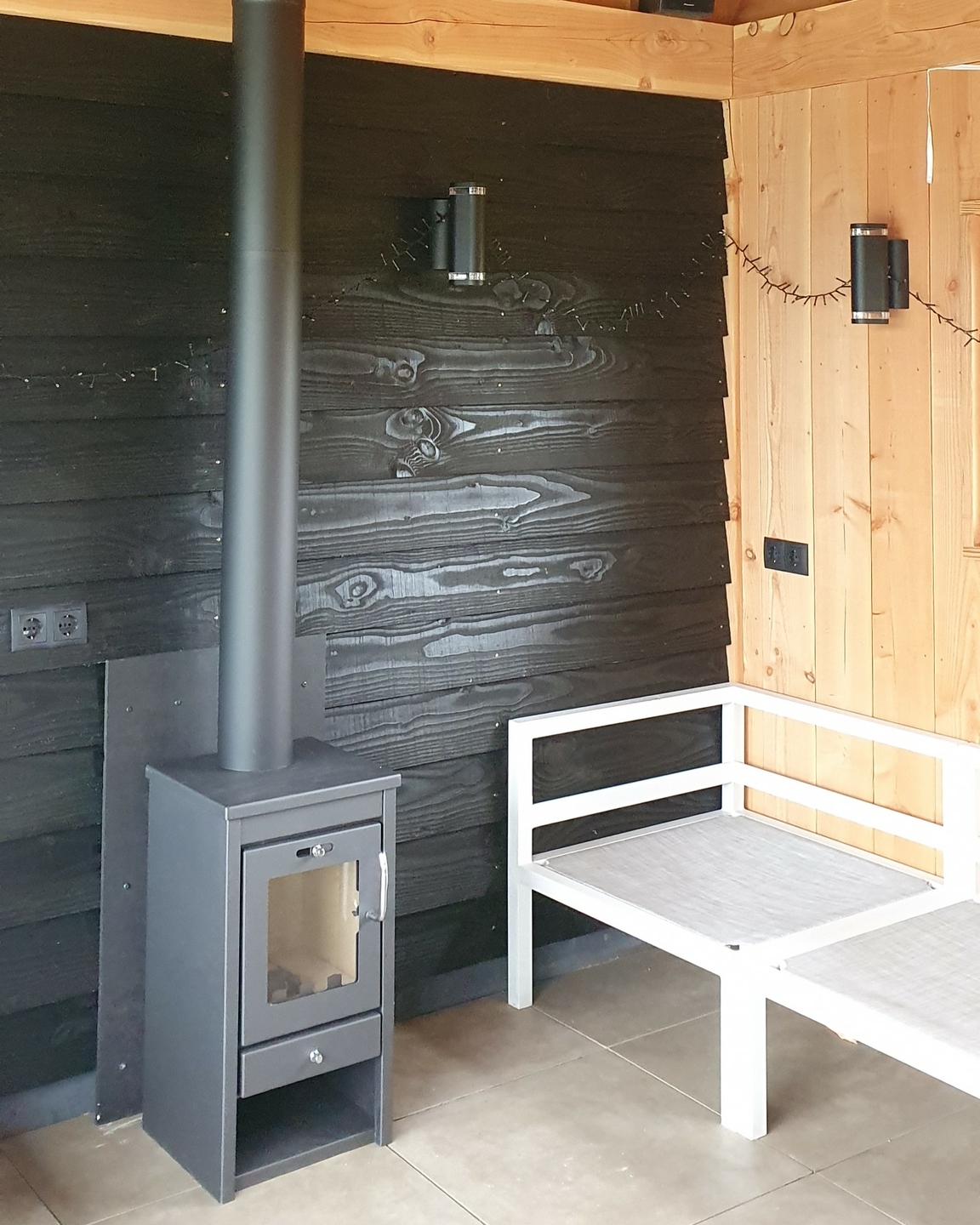

Rookkanaal monteren onder de veranda / overkapping / tuinhuisje etc.

Plat dak met EPDM, bitumen of dakleer

1. Als u de plek van het rookkanaal en de kachel heeft bepaald boord u in het hart van het gat een gaatje. Op deze manier kunt u beneden en op het dak nog een extra check doen of alles goed uit gaat komen.
2. Nu kan het gat worden uitgetekend. Om de juiste grootte af te tekenen maak je vanuit het hart een straal van 7,5 + de helft van de diameter van het dubbelwandige rookkanaal.
3. Pak het dubbelwandige rookkanaal en monteer het onderaansluitstuk.
4. Meet hoever het dubbelwandige rookkanaal naar beneden moet doorsteken en zet de verdiepingsondersteuning vast.op het dubbelwandige rookkanaal.
5. Kit op de onderkant van de verdiepingsondersteuning een rondje om het binnenste gat en de buitenste randen.
6. Zet de complete set (dubbelwanig rookkanaal, onderaansluitstuk en de verdiepingsondersteuning) in het gat en druk zachtjes aan. Aan de zijkant van de verdiepingsondersteuning kunt u de twee moeren aandraaien om de pijp waterpas vast te zetten. Zie ook de afbeelding.

7. Nadat u het rookkanaal door het dak heeft gestoken en deze heeft vastgezet met een muurbeugel, verdiepingsondersteuning of een dakbevestigingsbeugel plaatst u de plakplaat over het rookkanaal heen.
8. Teken de plakplaat af op het dak en haal de plakplaat weer weg.
9. Maak de ondergrond goed schoon en vetvrij, gebruik hiervoor wasbenzine of iets vergelijkbaars en eventueel een brander, bij bitumen moet u altijd een brander gebruiken bij epdm is het afhankelijk van de staat van het epdm. In plaats van een brander kan u dit ook doen met een verf-afbrander, houdt er wel rekening mee dat dit langer duurt.
10. Kit net binnen de getekende rand een laag kit helemaal rond. Maak een kit cirkel om het gat en maak tussen de gekitte vierkant en de cirkel een soort sterachtige vorm om vakjes te creëren.
11. Als u alles gekit heeft plaatst u de plakplaat voorzichtig over het rookkanaal heen en op de kit. Duw de plakplaat goed aan zodat de kit eronder uitkomt. Als er ergens geen kit onderuit komt of niet genoeg kunt u hier nog extra kit onder de plakplaat spuiten.
12. Zodra er overal genoeg kit onderuit is gekomen kan u de kit afsmeren zodat het over de plakplaat en het dak zit uitgesmeerd. Zie ook de afbeelding voor een voorbeeld van een gekitte plakplaat.
13. Wanneer de plakplaat helemaal goed zit kunt u de stormkraag over het rookkanaal schuiven totdat deze tegen de bovenkant van de plakplaat zit. Kit de stormkraag ook weer af en smeer de kit weer egaal uit.
14. Zet eventueel de extra lengtes op het rookkanaal en zet de trekkap erop. Als het rookkanaal nog langs een muur verder omhoog moet kunt u het rookkanaal nog extra verstevigen met extra muurbeugels totdat het rookkanaal 50cm boven de hoogste nok uitkomt.

Montage enkelwandig (het makkelijkst met zijn tweeën):

1. Nadat u de kachel op zijn plek heeft gezet meet u de afstand tussen de bovenkant van de kachel adapter en het plafond.
2. Schuif de twee pijpen in elkaar tot ongeveer de lengte die u net heeft opgemeten.
3. Zet de pijp op de kachel en schuif hem uit tot hij over het onderaansluitstuk valt.
4. Zet nu de paspijp vast met een schroefje of met de meegeleverde beugel.
5. Als u van de beugel gebruik maakt schuift u deze op de paspijp (de bovenste buis), als de pijp uitgeschoven is tot de juiste lengte schuift u deze tot tegen de bovenkant van de onderste buis en draait u de bout aan totdat deze strak om de paspijp zit. Hierdoor leunt de paspijp op de onderste pijp en gaat hij geen kant meer op. Vergeet niet om het rozet op het plafond te plakken voordat u de paspijp monteert.3

Schuin dak, dakpannen

1. Als u de plek van het rookkanaal en de kachel heeft bepaald boord u in het hart van het gat een gaatje. Op deze manier kunt u beneden en op het dak nog een extra check doen of alles goed uit gaat komen.
2. Als het rookkanaal waterpas staat pakken we de waterpas en kijken we of het element verticaal waterpas staat (recht het dak uit).
3. Nu het element waterpas staat zetten we de waterpas recht tegen de pijp naar het dak toe, links, rechts, onder, en boven zetten we een streep op de binnenkant van het dak.
4. We hebben nu de basis voor een ovale vorm. Als u de waterpas niet kwijt kan kunt u ook gebruik maken van een loodlijntje.
5. Het gat moet groter zijn dan het rookkanaal, er moet 7,5cm tussen het (houten) dak en de pijp zitten. Nadat u dus de 4 streepjes hebt gezet moet u deze 75 mm verder zetten en kunt u vanuit die streepjes een ovaal tekenen. TIP maak eerst in het midden een kleiner gaat om te kijken of u niet door een draagbalk of iets dergelijks heen gaat! Als u dit van te voren al ziet kunt u nog met extra bochten gaan werken voordat u het gat in uw plafond hebt zitten.
6. Als het gat erin zit kunnen de dakpannen worden verwijderd, er moeten eventueel dakpannen worden geslepen.
7. Pak het dubbelwandige rookkanaal en monteer het onderaansluitstuk.
8. Meet hoever het dubbelwandige rookkanaal naar beneden moet doorsteken en zet de dakbevestigingsbeugel vast.op het dubbelwandige rookkanaal.
9.  Zorg ervoor dat de pijp waterpas staat voordat u de beugel vast schroeft! Wanneer er geen dak-bevestigingsbeugel bevestigd kan worden dan moet er zo hoog als mogelijk 2 bevestigingspunten worden aangebracht. Als de dakpannen nog niet terug op hun plek liggen kan dan nu gedaan worden en kan de loodflap over het rookkanaal gelegd worden.
10. Nadat u de loodlsab over het rookkanaal heeft geschoven moet de bovenkant onder de dakpannen worden geschoven, de loodslab werkt net zoals dakpannen afwaterend (zie foto's). Als het kan, dan is het het makkelijkst om de bovenste dakpannen omhoog te schuiven, de loodslab neer te leggen en de dakpannen er vervolgens overheen te schuiven.
11. Als alle dakpannen op hun plek liggen, de loodslab recht ligt en het rookkanaal er waterpas doorheen steekt kunt u gaan beginnen met kloppen.
    U mag lood nooit verhitten! Dan gaat het scheuren, kunt u er niks meer mee en zal u een nieuwe dakdoorvoer moeten kopen. Klop met beleid en wees geduldig, als u de tijd neemt om de loodflap in vorm te kloppen zal hij steviger zitten en ziet het er strak uit als u klaar bent.
12. Zodra de loodslab klaar is kunt u de stormkraag om het rookkanaal doen en deze naar beneden schuiven tot net boven de rand van de dakdoorvoer. Indien nodig het volgende element plaatsen en als laatste de trekkap erop zetten.
13. Draai de stormkraag aan en kit deze af op de overgang van stormkraag naar rookkanaal.  Doe dit met een EPDM of zuurvrije blanke siliconenkit, EPDM kit heeft hierbij de voorkeur.

Montage enkelwandig (het makkelijkst met zijn tweeën):

1. Nadat u de kachel op zijn plek heeft gezet meet u de afstand tussen de bovenkant van de kachel adapter en het plafond.
2. Schuif de twee pijpen in elkaar tot ongeveer de lengte die u net heeft opgemeten.
3. Zet de pijp op de kachel en schuif hem uit tot hij over het onderaansluitstuk valt.
4. Zet nu de paspijp vast met een schroefje of met de meegeleverde beugel.
5. Als u van de beugel gebruik maakt schuift u deze op de paspijp (de bovenste buis), als de pijp uitgeschoven is tot de juiste lengte schuift u deze tot tegen de bovenkant van de onderste buis en draait u de bout aan totdat deze strak om de paspijp zit. Hierdoor leunt de paspijp op de onderste pijp en gaat hij geen kant meer op. Vergeet niet om het rozet op het plafond te plakken voordat u de paspijp monteert.
