Richtlijnen opbouw Rookkanaal langs de buitengevel

Bij de installatie van rookkanalen wordt normaal gesproken altijd begonnen op de verdiepingsvloer, of aan de buitengevel.
Als u door de gevel gaat begint u dus bij het dubbelwandige rookkanaal aan de buitengevel.

LET OP !!! er wordt alleen over de opbouw van elementen gesproken en niet over doorvoeren of de veiligheid.

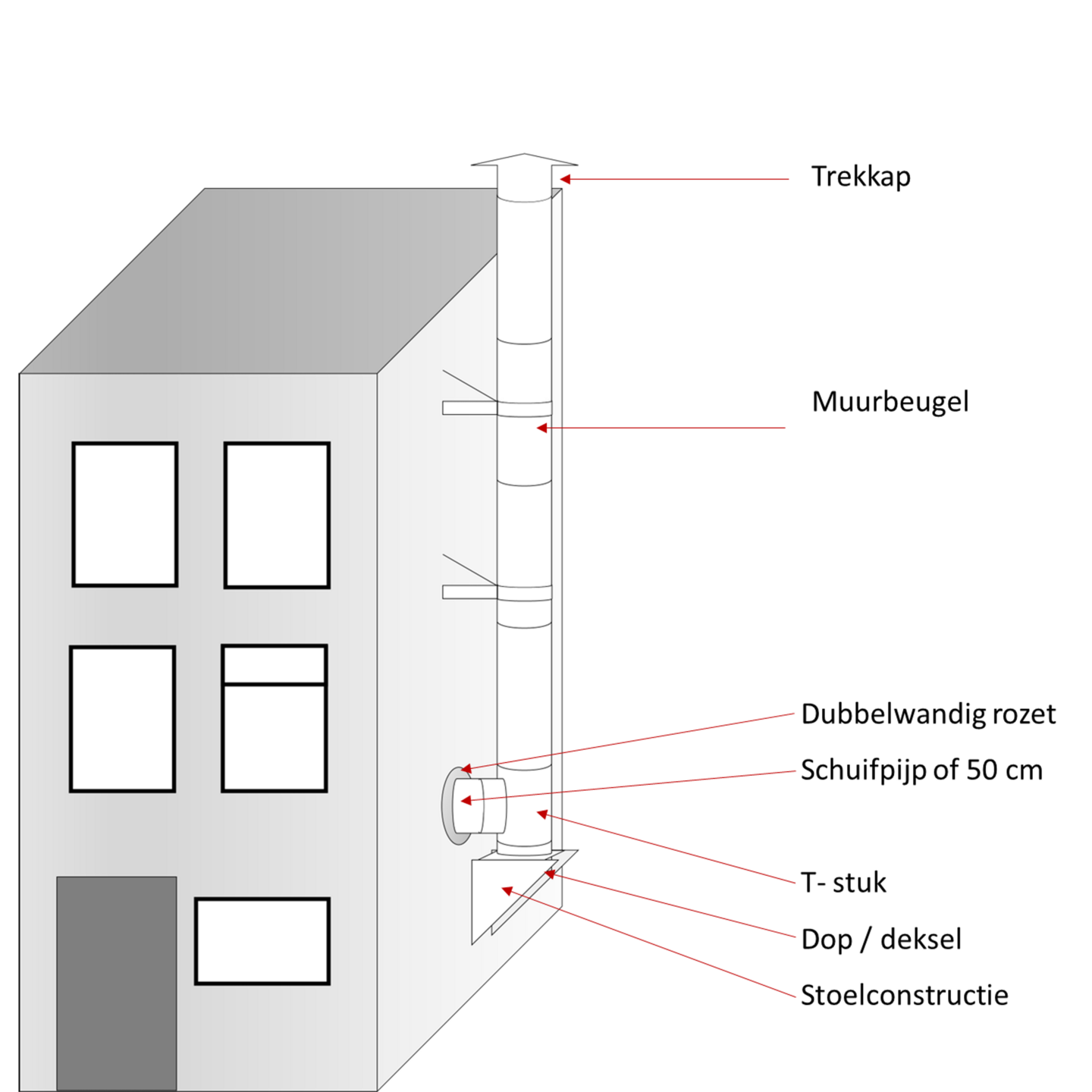

Langs de buitengevel:
Nadat het gat in de muur is aangebracht wordt de stoelconstructie uitgemeten, doe dit samen met het T-stuk om de exacte maat te bepalen.
Als dit gebeurd is moet de stoelconstructie goed vastgezet worden. Zorg voor genoeg draagkracht van de stoelconstructie, hij moet de hele pijp gaan dragen.
Als de stoelconstructie goed vast staat kan de lengte van de dw schuifpijp met onderaansluitstuk bepaald worden. De lengte van de dw schuifpijp + onderaansluitstuk is tot aan de binnenkant muur, als het om bijvoorbeeld een houtenwand of een ander brandbaar materiaal gaat, is het binnenkant wand + de afstand tot brandbare materialen die voor ew pijp materiaal geldt.
Als de lengte van de schuifpijp bepaald is moet u deze opvullen dan wel verwijderen van isolatie materiaal,
Hoeveel wol moet ik er extra tussen stoppen?
Zet een streepje als de pijp ingeschoven is op de rand waar de pijpen over elkaar komen (zie de foto).
Schuif de pijp vervolgens uit tot de gewenste lengte en zet nu weer een streepje. Meet de afstand tussen de streepjes en tel hier +10 mm bij op. Dit is de hoeveelheid keramische wol die u extra in de buis moet stoppen. Draag altijd een mondkapje als u met keramische wol werkt!
Als de schuifpijp op lengte is zet u deze vast met 1 tot 3 rvs zelftappers. Zet het onderaansluitstuk op de schuifpijp.

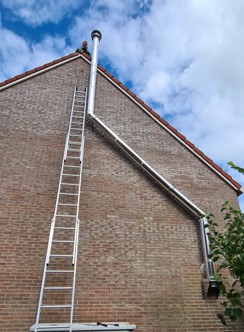

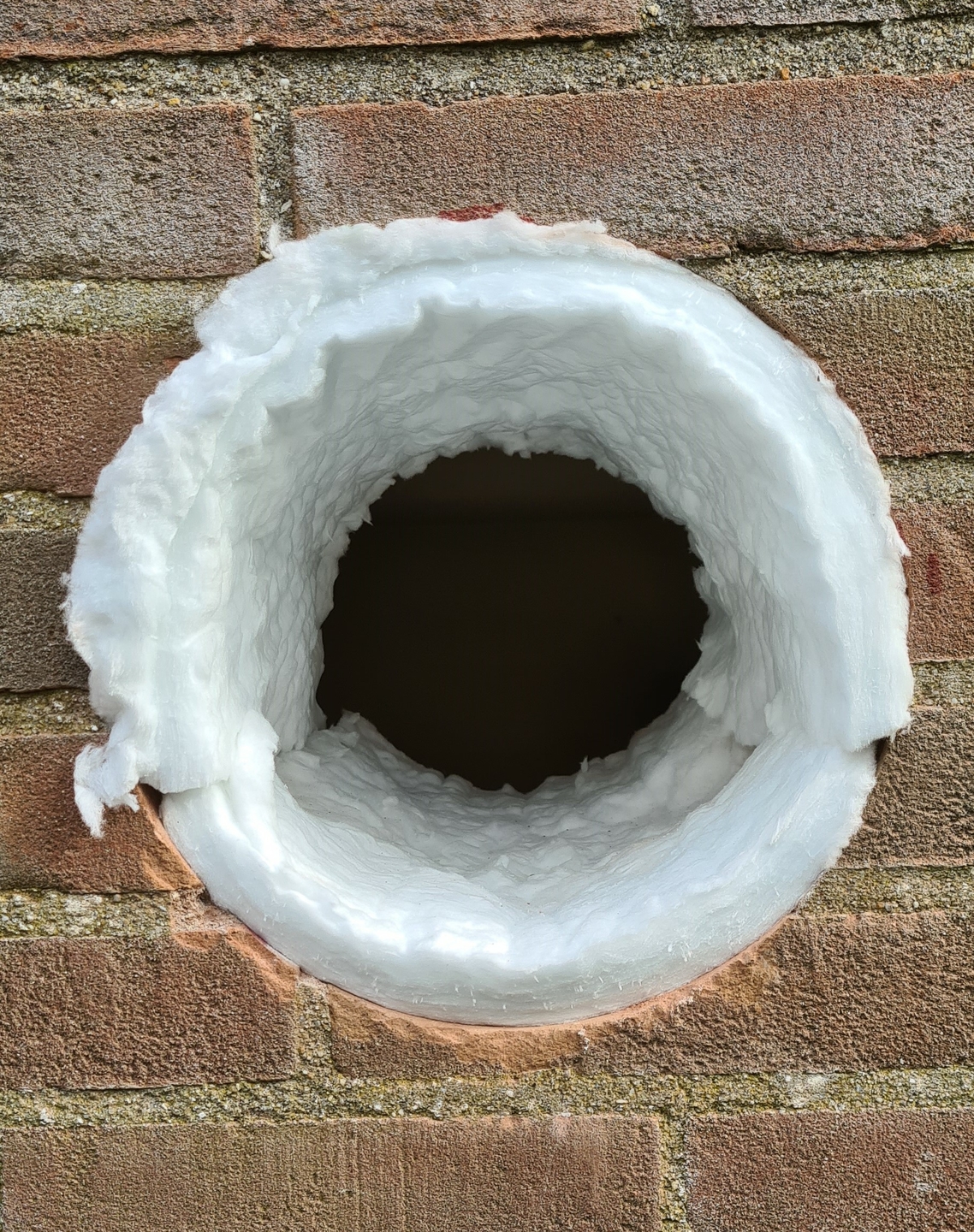

Doe keramische wol in de muur en schuif de schuifpijp en het onderaansluitstuk hier met beleid doorheen (zie foto 1). Op deze manier is de wand gelijk geiisoleerd. Als dit niet lukt kunt u ook alleen een stuk wol aan de onderkant van het gat leggen en de rest daarna opvullen, vergeet niet om een mondkapje te dragen.

Foto 1

Nu kan er gestart worden met het opbouwen van de elementen op het T-stuk, opbouwen tot de juiste hoogte.  Ieder element moet worden voorzien van een bevestigingselement (muurbeugels).
Vanaf de dakgoot of boeideel kunnen we recht omhoog tot 50cm boven de nok.

Recht omhoog;
Als we recht omhoog gaan bouwen we door tot zo ver als mogelijk tot 50cm boven de nok van het huis. Indien nodig de pijp stabiliseren met een tuibeugel en draden Ga verder bij **2


Foto 2
Verslepen richting de nok en dan omhoog;
Minimaal een 30 cm onder de nok weer terug recht omhoog. Voor de juiste aantal graden om met het dak mee te lopen, 15/30/45 graden zijn standaard en met 30+15 graden kun je 30-15=15 en 30+15=45 dan kun je dus alles tussen de 15 en 45 graden mee doen. Via het dak en dan weer 1 of 2 bochten om weer recht omhoog te gaan.


Foto 3

**2
Na elke meter die verticaal geplaatst wordt kunt u de waterpas pakken om te controleren of het rookkanaal recht staat, als hij rechts staat kunt u de kachelpijp vastzetten met een klemband.
Als alle rookkanalen vast staan kunt u checken of u genoeg muurbeugels heeft gebruikt en kunt u deze eventueel achteraf nog toevoegen. Als u een stuk boven het dak uitkomt en de bovenste muurbeugel niet genoeg stevigheid biedt kunt u het rookkanaal m.b.v. een tuibeugel vast zetten met staalkabels.

Als het dubbelwandige gedeelte klaar is kunt u het dubbelwandig rozet monteren met montage-kit, aan de onderzijde geen kit zodat eventuele vocht weg kan lopen. Let er wel op dat u de bovenkant dicht kit en aan de onderkant juist ruimte vrijlaat zodat daar eventueel water uit kan lopen.
Als de dw pijp doorsteekt aan de binnenkant kan dan daar ook een dw –rozet of de brandseparatieplaat worden bevestigd. Is dit niet het geval dan kan er een ew rozet gebruikt worden, houdt er rekening mee hoe groot het gat geboord gaat worden of u een standaard of breed rozet nodig heeft.
Denk erom dat je waar de pijp door de muur gaat er altijd keramische-wol gebruikt wordt, als de pijp in de toekomst tegen ander materiaal aan komt wil je niet dat het gaat piepen. Als u dit nog niet heeft gedaan moet u dit nog doen.

Ruimte waar het stooktoestel staat:

Dan de ruimte waar de kachel (stooktoestel) staat. Zet de kachel exact op zijn plaats. Vanuit hier kunt u de pijpen met de 90 graden bocht precies uitmeten naar het onderaansluitstuk. Slijp de kachelpijpen eventueel op lengte, houdt rekening met de verjonging die in de andere pijp valt!! U zou niet de eerste zijn die dit vergeet en vervolgens een te korte pijp heeft. Monteer de elementen en het rozet op elkaar en als het goed is kunt u nu alles in 1 keer op elkaar aansluiten. U kunt het rozet laten hangen, kitten of met een schroef vast klemmen.

Om bochten extra te verstevigen / fixeren kan er een schroef (zelftapper) worden gebruikt, zorg ervoor dat de schroef door beide delen (man-vrouw) gaat.

Heeft u vragen, dan kunt u natuurlijk bellen of mailen naar de vestiging waar u het rookkanaal heeft gekocht.

Kijk ook verder in Kachel Wiki voor meer weetjes en schets-tekeningen

Raadpleeg ook de installatie- en gebruiksvoorschriften van uw Kachel of Haard.

 ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
