Defro Home Hoek Ventilatie rooster / Convectierooster Rechts 400x740(b)x90(h)x80(d)
Defro Home Hoek Ventilatie rooster / Convectierooster rechts 400x740x90x120(d) is een modern strak ventilatie rooster / convectie rooster die toepasbaar is in de ombouw van uw inbouwhaard. Met zijn diepte van totaal 80 mm is hij ondiep en toepasbaar als u ombouw dicht op de haard staat.
Let op: als u het ventilatierooster / convectierooster rechts plaatst (rechter hoekhaard _____]. ) Het Ventilatie rooster rechts monteerd u aan de onderzijde. U kijkt dan van af boven tegen de dichte kant aan ( de ventilatie opening zit aan de boven zijde).
Het rooster aan de bovenzijde is een ventilatie rooster links, en monteerd u met de ventilatie-opening naar onder zodat als u van beneden naar boven kijkt u tegen de dichte kant van het convectierooster aan kijkt.
Als u dus het Ventilatie- / convectie-rooster rechts ( rechterhoek van de ombouw ) plaatst met de langezijde onder de haard dan heeft u boven links (rechterhoek plaatsing) nodig anders kijkt u tegen de openzijde van de hoek convectierooster aan.
De oppervlakte van de uitgaande lucht is groter dan van de binnen komende lucht. Dit is omdat de uitgaande lucht is verwarmt en daardoor in volume toeneemt, het aantal liters lucht dat binnen komt en eruit gaat is dus het zelfde.
Klik hier om naar de rechte ventilatieroosters toe te gaan
Tabel benodigde ventilatie oppervlakte Defro inbouhaarden
| NAAM |
VERMOGEN
IN KW |
MINIMUM OPPERVLAKTE IN CM2
LUCHT INVOER |
MINIMUM OPPERVLAKTE IN CM2
LUCHT UITVOER |
| Defro Home INTRA XSM |
8 |
400 |
560 |
| Defro Home INTRA SM |
10 |
500 |
700 |
| Defro Home INTRA ME |
13 |
650 |
800 |
| Defro Home INTRA LA |
16 |
910 |
1120 |
Defro Home INTRA
XSM BL MINI / XSM BP MINI |
8 |
400 |
560 |
Defro Home INTRA
SM BL MINI / SM BP MINI |
8 |
400 |
560 |
Defro Home INTRA
SM BL / SM BP |
10 |
500 |
700 |
Defro Home INTRA
ME BL / ME BP |
13 |
650 |
910 |
Defro Home INTRA
XSM G |
8 |
400 |
560 |
Defro Home INTRA
SM G |
10 |
500 |
700 |
Defro Home INTRA
ME G |
13 |
650 |
910 |
Defro Home INTRA
LA G |
16 |
800 |
1120 |
Defro Home INTRA
XLA G |
22 |
1100 |
1540 |
Defro Home INTRA
XSM BL/BP MINI G |
8 |
400 |
560 |
Defro Home INTRA
SM BL/BP MINI G |
10 |
500 |
700 |
Defro Home INTRA
SM BL G / SM BP G |
10 |
500 |
700 |
Defro Home INTRA
ME BL G / ME BP G |
13 |
650 |
910 |
Defro Home INTRA
LA BL G / LA BP G |
16 |
800 |
1120 |
Defro Home INTRA
SM T |
10 |
500 |
700 |
Defro Home INTRA
ME T |
13 |
650 |
910 |
Defro Home INTRA
LA T |
16 |
800 |
1120 |
Defro Home INTRA
SM T G |
10 |
500 |
700 |
Defro Home INTRA
ME T G |
13 |
650 |
910 |
Defro Home INTRA
LA T G |
16 |
800 |
1120 |
Defro Home INTRA
XSM C |
8 |
400 |
560 |
Defro Home INTRA
SM C |
10 |
500 |
700 |
Defro Home INTRA
XSM C G |
8 |
400 |
560 |
Defro Home INTRA
SM C G |
10 |
500 |
700 |
Defro Home INTRA
ME C G |
13 |
650 |
910 |
Defro Home INTRA
SM U G |
16 |
800 |
1120 |
Defro Home INTRA
SM SLIM |
6 |
300 |
420 |
Defro Home INTRA
ME SLIM |
8 |
400 |
560 |
Defro Home INTRA
SM BL SLIM / SM BP SLIM |
6 |
300 |
420 |
Defro Home INTRA
ME BL SLIM / ME BP SLIM |
8 |
400 |
560 |
Defro Home INTRA
SM SLIM G |
6 |
300 |
420 |
Defro Home INTRA
ME SLIM G |
8 |
400 |
560 |
Defro Home INTRA
SM BL SLIM G / SM BP SLIM G |
6 |
300 |
420 |
Defro Home INTRA
ME BL SLIM G / ME BP SLIM G |
8 |
400 |
560 |
| |
|
|
|
Defro Home IMPULS
SM / SM G |
8 |
400 |
560 |
Defro Home IMPULS
ME / ME G |
10 |
500 |
700 |
Defro Home IMPULS
LA |
12 |
600 |
840 |
Defro Home IMPULS
SM BL (G) / SM BP (G) |
8 |
400 |
560 |
Defro Home IMPULS
ME BL (G) / ME BP (G) |
10 |
500 |
700 |
| |
|
|
|
Defro Home PORTAL
ME (G)0 |
12 |
600 |
840 |

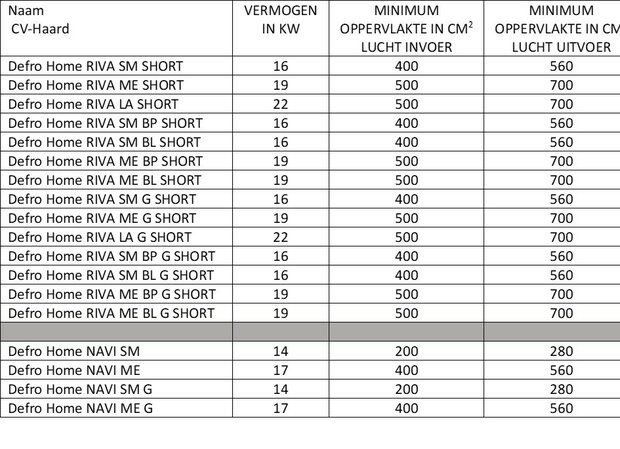

Tabel benodigde ventilatie oppervlakte Defro CV-Inbouhaarden (volledige tabel ziet u bij de fotos)
| NAAM |
VERMOGEN
IN KW |
MINIMUM OPPERVLAKTE IN CM2
LUCHT INVOER |
MINIMUM OPPERVLAKTE IN CM2
LUCHT UITVOER |
| Defro Home RIVA SM SHORT |
16 |
400 |
560 |
| Defro Home RIVA ME SHORT |
19 |
500 |
700 |
| Defro Home RIVA LA SHORT |
22 |
500 |
|
